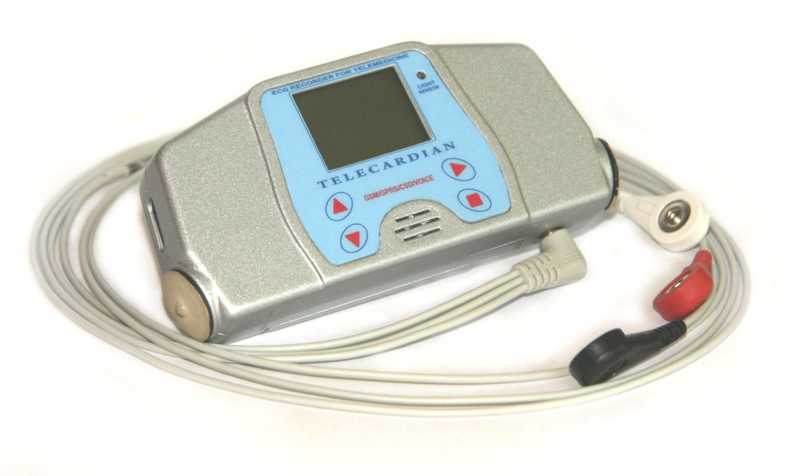

Кардиорегистратор ТС-01-02
Общие сведения:
|
Кардиорегистратор «ТС-01-2» представляет собой портативное устройство с автономным питанием для индивидуального съема ЭКГ и передачи в специализированный консультационный центр (Call — центр) с использованием беспроводных технологий передачи данных, GSM/GPRS 900/1800/1900МГц, для дистанционной оперативной оценки функционального состояния сердечно-сосудистой системы пациента в амбулаторных, удаленных от лечебного учреждения, условиях. Кардиорегистратор «ТС-01-02“ предназначен для работы в составе медицинской телемониторинговой интернет системе „TelecardianTM“. «Руководство по эксплуатации», формат PDF. |
Кардиорегистратор «ТС-01-2» предназначен для:
- регистрации электрокардиосигнала (ЭКС) в амбулаторных условиях пациентом, без вмешательства медицинского персонала — регистрация выполняется с одного биполярного отведения с использованием, как встроенных в регистратор электродов, так и с использованием 3-х проводного кабеля отведения, в двух режимах: однократной ситуативной регистрации и продолжительного многосуточного мониторинга с кольцевой функцией записи предыстории, до и после события;
- сохранения зарегистрированного ЭКС во внутренней электронной флешь-памяти регистратора;
-
передачи хранящихся во флешь-памяти регистратора фрагментов ЭКС через встроенный GSM/GPRS модем в Call — центр (информационный Интернет портал с использованием беспроводных каналов мобильной связи любого регионального или национального GSM-оператора, предоставляющего услугу доступа в сеть Интернет по протоколу GPRS;
- осуществления звонка на любые заданные номера (функции мобильного телефона).
Технические характеристики:
| Параметр | Значение |
|
Количество каналов ЭКГ |
1 |
|
Диапазон входных напряжений, мВ |
0,01÷10,0 |
|
Частотный диапазон, Гц |
0,05÷40 |
|
Разрядность АЦП, бит |
10 |
|
Частота преобразования АЦП, Гц |
2048 |
|
Частота записываемого сигнала, Гц |
256 |
|
Тип записи |
фрагментарная, кольцевая запись с подтверждением стирания не переданных фрагментов |
|
Продолжительность, не менее, мин. — в режиме ситуативой записи — в режиме мониторирования |
8 4 |
|
Продолжительность записи фрагмента, сек. |
10÷120 |
|
Часы реального времени, календарь с автономным питанием (до 3-х лет, замена только в сервисном центре) |
Да литиевый элемент, тип CR1025 |
|
Стандарт беспроводной сети |
GSM 900/1800/1900 МГЦ |
|
Поддерживаемые протоколы связи |
GPRS, multi-slot 10/8, mobile station class_B, CSD — до 14,4 kbps |
|
Антенна GSM — модуля |
Внутренняя |
|
Звуковой индикатор режимов |
Да |
|
Голосовая помощь |
Да |
|
Отображение информации |
ЖКИ 98Х64 монохромный (с подсветкой) |
|
Подключение телефонной гарнитуры |
Да |
|
Источник питания, тип: — напряжение, В; -емкость, мА/ч |
Аккумулятор, литий ионный 3,6÷3,7В 1100-1300 мА |
|
Зарядное устройство для аккумулятора |
Встроено в регистратор |
|
Бок питание зарядного устройства |
Внешний источник питания AC/DC ~220В 50/60 Гц \ =5÷7В, не менее 600 мА |
|
Продолжительность работы, не менее: — в режиме ожидания (до 50 записей ЭКГ и до 10 сеансов передачи в день), дней; — в режиме непрерывного мониторинга и оперативных сеансов связи, часов |
30 100 |
|
Габаритные размеры, мм |
124х62х23 |
|
Вес, г |
120 |
|
Относительная влажность воздуха, при +25˚С, % |
40÷85 |
|
Температура окружающей среды, ˚С |
10÷35 |
|
Атмосферное давление, кПа (мм.рт.ст.) |
84÷107 (630÷800) |
Комплектность:
| Позиция | Количество |
|
Регистратор ТС-01-02, шт. |
1 |
|
Кабель отведений 3С-AU-3.5, шт. |
1 |
|
Батарея аккумуляторная 3.7В 1150мА/ч, Li-Ion |
1 |
|
Блок питания зарядного устройства, шт. |
1 |
|
Гарнитура телефонная, шт. |
1 |
|
Чехол, шт. |
1 |
|
Руководство по эксплуатации, брошюра или CD-диск |
1 |
|
Упаковка, коробка |
1 |
